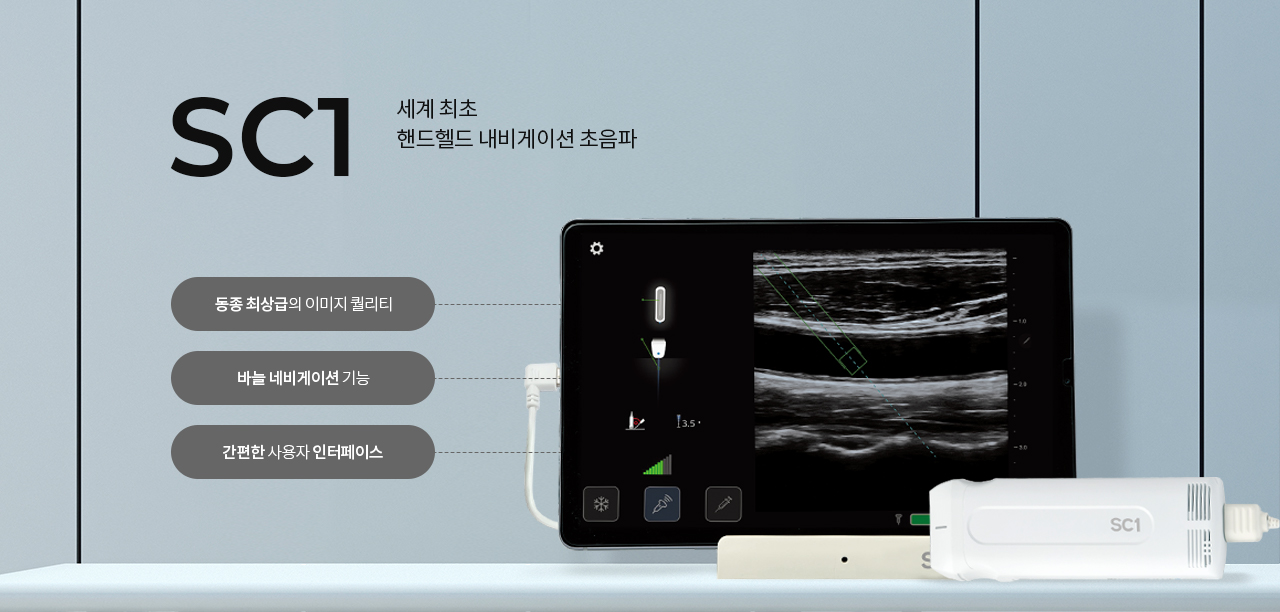

HANDHELD ULTRASOUND
SC1
초음파 중재시술의 혁신
- 바늘 삽입 전 예상 경로 인지 가능
- 인체 위험 부위를 피할 수 있는 경로 설정의 이미지화
- 바늘 끝의 위치에 대한 확인의 편리성

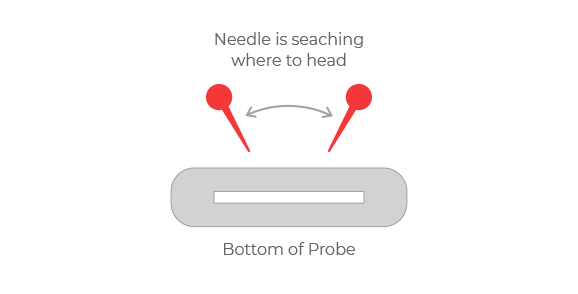

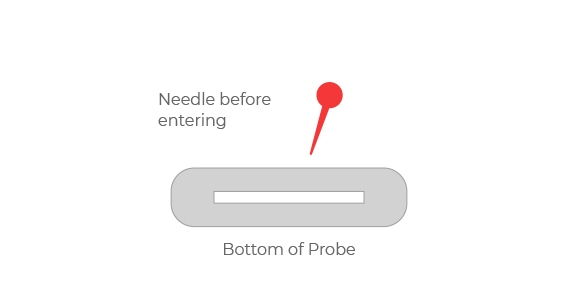

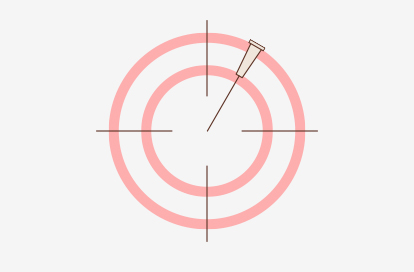

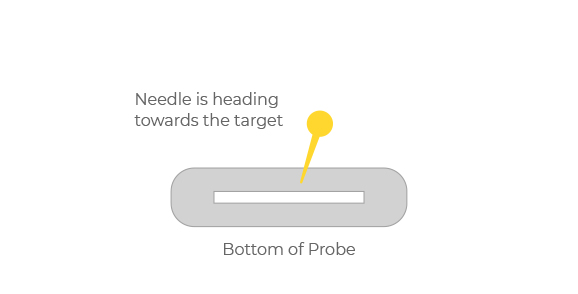

프로브 대비 바늘 위치 표시 아이콘
OOP(Out Of Plane) 방식에서 바늘끝이 초음파 영상면에 도달하는 순간 바늘 아이콘이 빨간색 에서 녹색으로 표시되기 때문에, 바늘 삽입을 중지해야 하는 지에 대한 확인이 가능합니다.

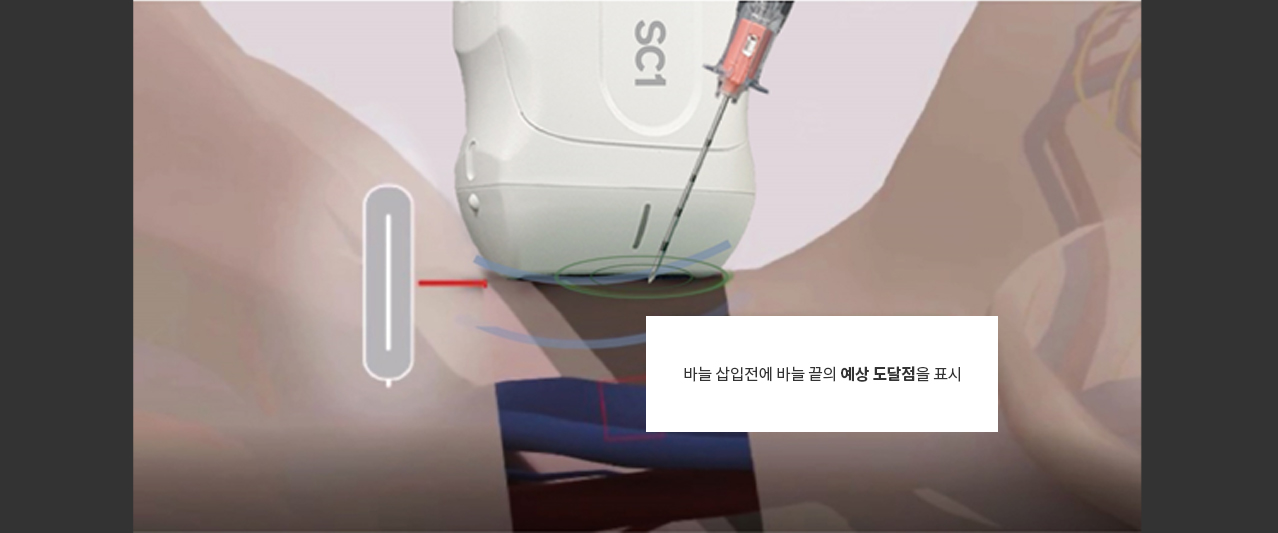

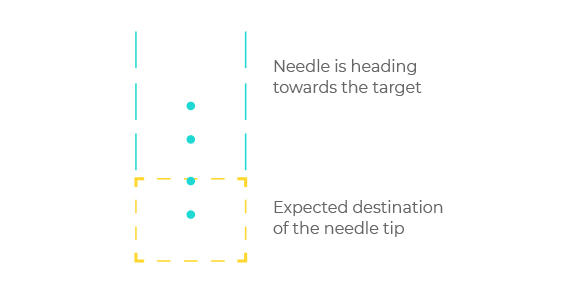

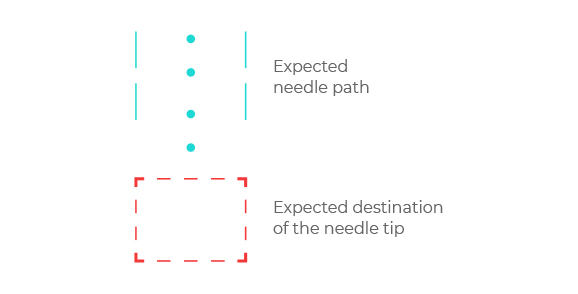

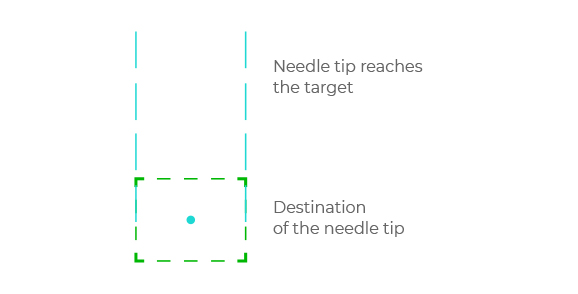

초음파 상에 바늘 예상 경로 및 바늘 끝 예상 도달지점 표시
증강현실 기술을 통해 초음파 영상 위에 바늘의 예상 경로를 표시해 줍니다. OOP방식에서 바늘끝이 초음파 영상면에 도달하면 박스의 색깔이 녹색으로 변하고, 이때 바늘 삽입을 중지하면 됩니다.
Applications
-

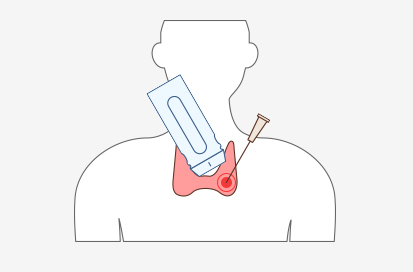

Thyroid FNA
(Fine Needle Aspiration)
바늘 끝 식별률 개선
시술 실패율 감소
-

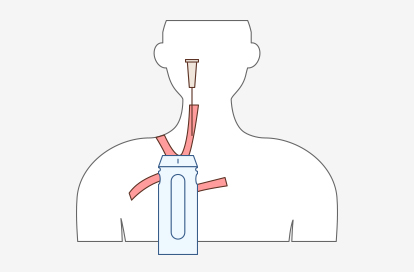

CVC (Central Venous Catheter)
IJ (Internal Jugular Vein)
OOP방식으로 시술시 편리성 극대화
의료 과실 방지 가능
-

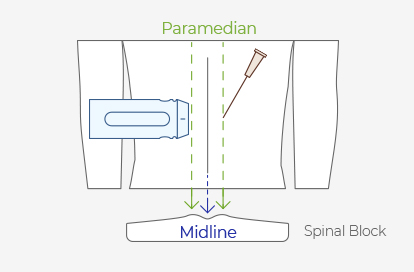

Regional Anesthesia & Pain Management
시술 시 바늘의 이동경로 확인 가능
첫 시술에서도 높은 성공률
-

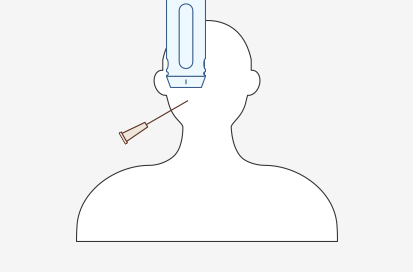

Facial Procedure
OOP방식으로 시술시 편리성 극대화
환자의 안전성 보장
-
Targeted Drug Delivery
약물효과 최대화
부작용 최소화
-

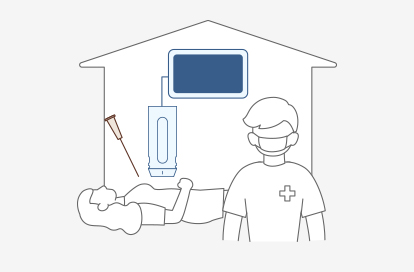

Infusion at Home / Nursing Home
약물을 안전하게 전달/주입
Tele-medicine/Patient report
-

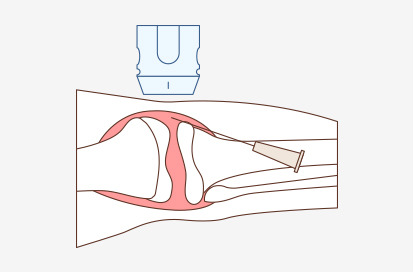

MSK
(Intra-articular injection)
OOP방식으로 시술시 편리성 극대화
정확한 주사 유도
-

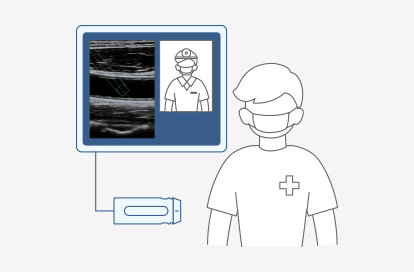

Ultrasound-basedTele-medicine
장소 관계없이 가능한 안전한 시술
의료서비스에 대한 접근성 확대

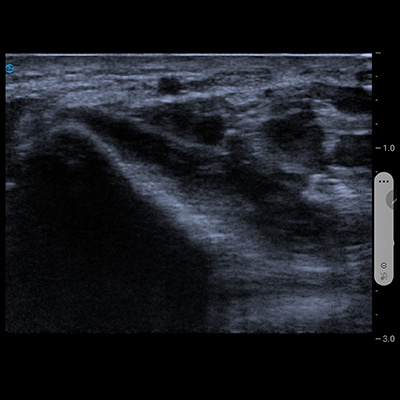

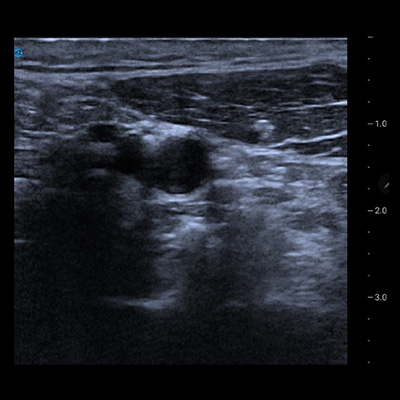

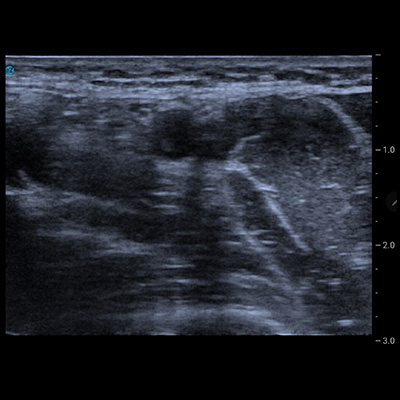

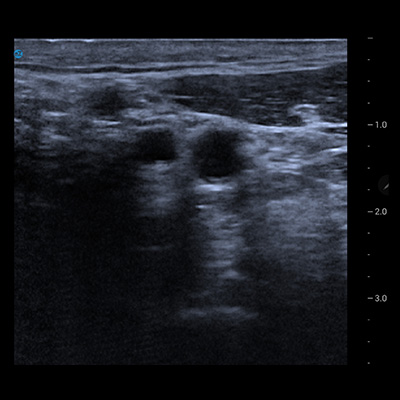

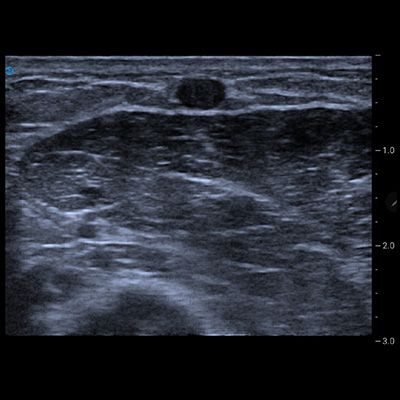

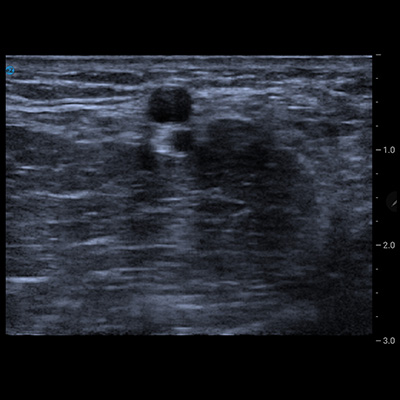

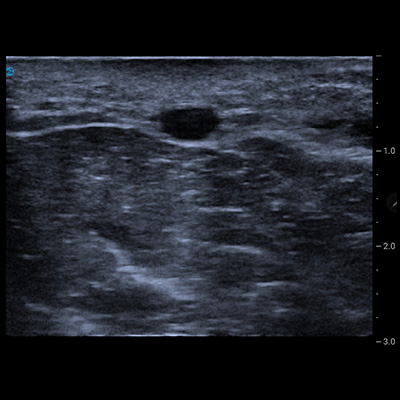

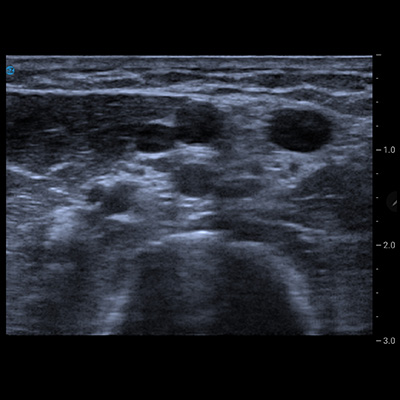

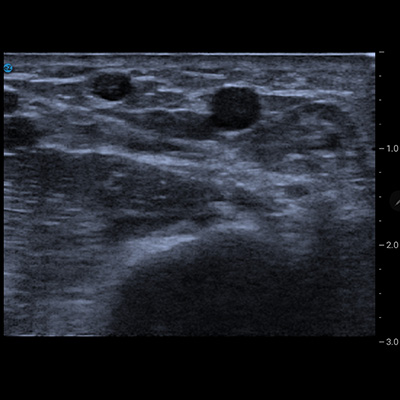

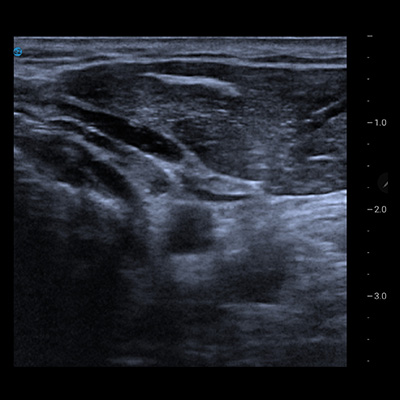

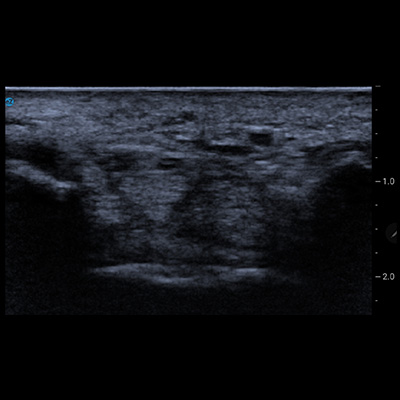

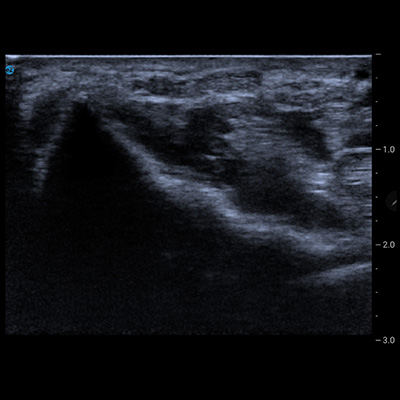

Images
-
Basilic-Vein
-
Basilic-Vein
-
Brachial Artery_elbow
-
Brachial Artery_proximal(Axilla)
-
Brachial Artery_upper-arm
-
Carotid Artery_C4
-
Carotid Artery_C6
-
Carotid_Artery_bifurcation_C2
-
Carotid_Internal External
-
Carpal Tunnel_ulnar artery
-
Cephalic Vein_distal
-
Cephalic Vein_proximal
-
Radial Artery_distal
-
Radial Artery_proximal
Accessories

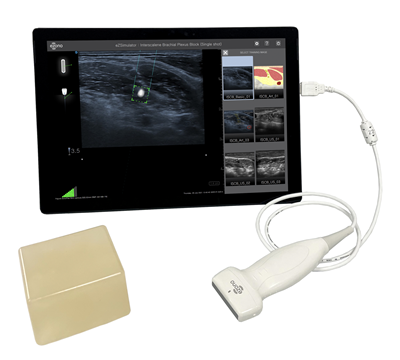

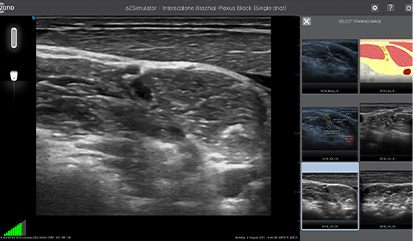

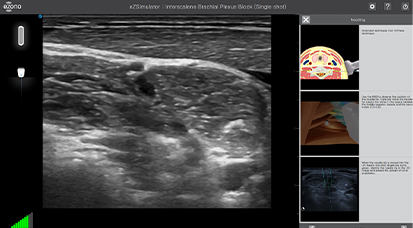

Option for Self-training ; eZSimulator
초음파 가이드 시술을 위한 Self-Training Tool Laptop base
실제 다양한 어플리케이션에서 프로브와 바늘을 사용한 가상 훈련이 가능
초음파 시스템이나 전용 팬텀이 없이도 훈련 가능
다양한 어플리케이션 제공을 위해 Library가 꾸준히 업데이트되고 있습니다.
난이도별 나타나는 해부학적 변형을 통해 시술 트레이닝을 진행할 수 있습니다.
초음파 시술의 실제적인 환경을 제공함으로써,In-Plane 과 Out-Of-Plane 기술을 향상시켜 드립니다.
해부학적 레퍼런스 이미지, 그래픽 및 애니메이션을 시술 정보와 함께 제공하여 드립니다.
각 어플리케이션마다 교육용 영상이 있어, 원하는 어플리케이션의 시술마다 영상으로 디테일한 정보를 얻으실 수 있습니다.

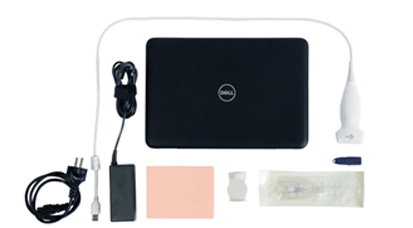

Virtual probe, eZSimulator software(Download), Phantom block, Short magnetizer,
Training needles(5x)
Specification
Digital Beamforming, Dynamic receiving, Dynamic aperture, Apodization
SRI (Speckle Reduction Imaging), Harmonic, SC (Spatial compounding), FA (Frame averaging), EE (Edge enhance), DR (Dynamic range), Gain, Multi frequency
| 트랜스듀서 종류 | Linear | 거리 정확도 | ±5% 이내 또는 1mm 이내 | |
| 주파수 범위 | 5~13MHz (20dB 적용) | 동작 주파수 | ±15% 이내 | |
| 적용모드 | B mode | 치수 | 180x60x28mm | |
| 최대 표시 깊이 | 10cm | 무게 | 197g (배터리 제외) | |
| 초음파출력 | ISPTA.3 720mW/cm2이하, TI 1.0이하, MI 1.0이하 | |||
| 분해능 | 수직 : 2mm 이하 | 수평 : 3mm 이하 | ||
| Quality Systems | KFDA | CE MDD | US FDA | ISO 13485 |
